Air Distribution System
peflex eps 2.0
Ø160 and Ø200
PEFLEX EPS 2.0 is a new generation of ventilation duct system that combines aesthetics, durability, and excellent insulation with exceptional ease of installation. Designed as a complement to the PEFLEX distribution system, it offers a modern alternative to traditional spiro ducts and flexible flex ducts.
Used to connect the recuperator with the air intake and outlet grilles, as well as distribution boxes, EPS 2.0 ensures durable, airtight, and thermal bridge-free connections in mechanical ventilation systems with heat recovery.
Now available in two diameters – Ø160 and Ø200 mm.
Up to 25% greater insulation
Reduced installation costs
Compatibility with other systems
Faster installation
Moisture resistance
Lower airflow resistance
No thermal bridges
Push-fit connection
Monolithic construction
Duct
Elbow
Nipple
Socket
Tee fitting
- zoptymalizowany rozmiar kolana 45° umożliwiający stworzenie krótkiego kolana 90°
- ścianki o grubości aż 25 mm
- miarka z centymetrową podziałką ułatwiającą docinanie rury
- możliwość wykorzystania odciętych kawałków rury przez zastosowanie mufy EPS
- dedykowany uchwyt zapewniający stabilne podtrzymywanie systemu
- nypel EPP umożliwiający łączenie systemu z kanałami elastycznymi i sztywnymi
- możliwość przedłużenia króćca przyłączeniowego
- wbudowane kielichy usprawniające montaż i obniażające koszt instalacji
A complete system
for connecting the recuperator to the ventilation installation
PEFLEX EPS 2.0 is a well-designed and coherent set of components that allows for quick and efficient connection of the recuperator with the air intake and outlet grilles, as well as the distribution boxes.
Thanks to EPP push-fit sockets, installation is done easily, without adhesives, silicones, or unnecessary complications. The result is an airtight, thermal bridge-free system that’s ready for operation immediately after assembly.
What does the SYSTEM PEFLEX EPS 2.0 consist of?
PEFLEX EPS Ducts
with an internal diameter of ∅160 mm or ∅200 mm and a length of 100 cm.
Rigid, Insulated Ventilation Ducts designed for use in heat recovery ventilation systems.
They are made from a single piece of EPS without any glue or joints.
They are equipped with a convenient cutting scale.
Wall thickness: 20 mm (Ø160), 25 mm (Ø200).
PEFLEX EPS 45° Elbows
with an internal diameter of ∅160 mm and ∅200 mm
Insulated 45° Ventilation Elbows
are designed for use in mechanical ventilation systems.
They are molded from a single lock of EPS with no joints or adhesives.
Connecting two elbows with an EPP socket allows you to create a 90° bend.
PEFLEX EPP Sockets
available in ∅200 and ∅250 – designed for connecting components of the EPS 2.0 system
Sockets for quick and tight connection of ducts, elbows, and tees in the EPS 2.0 system, with push-fit assembly, no joints required.
The flexible EPP material ensures a perfect fit and self-sealing, enabling easy installation and disassembly.
PEFLEX EPS Tee and Damper
for air distribution in the EPS 2.0 system
The universal tee allows for the connection of EPS ducts Ø160 mm (directly) and Ø200 mm (with a socket).
The version with a damper enables the installation of an actuator and flow regulation, for example, in GHE systems.
PEFLEX EPP nipple 198 mm
designed to connect the EPS system with flexible or metal ducts
It allows for thermal bridge-free connection of flexible or metal ducts (Ø200 mm) to PEFLEX EPS system components (Ø200 mm).
It is equipped with factory-installed gaskets for secure and airtight connections.
EPS ducts and fittings holder
designed for mounting the components of the PEFLEX EPS 2.0 system
It allows for quick and neat installation of EPS ducts and fittings on walls, ceilings, or structural elements in three different ways, using a double-threaded screw or a standard screw.
It is made from durable yet flexible plastic material.
Z jakich elementów składa się SYSTEM PEFLEX EPS 2.0?
Rura EPS PEFLEX Ø200/250 mm o długości 100 cm
ze zintegrowanym kielichem montażowym i ściankami o grubości 25 mm
Sztywny kanał wentylacyjny przeznaczony do rozprowadzania powietrza w systemach wentylacji mechanicznej z rekuperacją. Wykonany jest w całości ze styropianu EPS o wysokiej gęstości 40 kg/m³, co zapewnia bardzo dobre właściwości izolacyjne przewodu na całej jego długości. Średnica wewnętrzna przewodu wynosi Ø200 mm, a zewnętrzna Ø250 mm. Długość sztywnego kanału wentylacyjnego wynosi 1000 mm
Kolano EPS PEFLEX 45° Ø200/250 mm
z możliwością łączenia dwóch sztuk tworząc kąt 90°
Lekkie i wytrzymałe kolano EPS 45° umożliwia wykonywanie łuków i zakrętów w instalacji wentylacyjnej. Zostało zaprojektowane w taki sposób, aby poprzez połączenie dwóch kształtek stworzyć kompaktowej wielkości kolanko o kącie prostym i promieniu 90°. Jego gładka powierzchnia wewnętrzna oraz specjalne wyprofilowanie minimalizują opory przepływającego powietrza na zagięciu instalacji.
Złączka mufowa EPS PEFLEX Ø250 mm
zastępująca kielich montażowy i umożliwiający połączenie dwóch elementów systemu PEFLEX EPS
Złączka mufowa EPS służy do łączenia dwóch odcinków rury EPS PEFLEX, gdy chcemy wykorzystać odcięty wcześniej odcinek przewodu bez kielicha. Minimalizujemy dzięki temu odpadki oraz koszty całej instalacji. W ten sam sposób możemy połączyć odcięty kawałek rury z kolankiem.
Nypel EPP PEFLEX Ø198 mm
do podłączenia kanałów elastycznych i stalowych o średnicy Ø200 mm
Nypel EPP wykonany jest z odpornego na odkształcenia i uszkodzenia mechaniczne spienionego polipropylenu, który posiada bardzo dobre właściwości izolacyjne i jest odporny na wodę. Dzięki niemu można wykonać “ciepłe” połączenie bez spowodowania mostka cieplnego elementów systemu PEFLEX EPS i standardowych kanałów elastycznych flex oraz stalowych spiro o średnicy Ø200 mm.
Mufa Ø250 mm ze stali nierdzewnej
pozwalająca na podłączenie kratek czerpni/wyrzutni Ø250 mm
Mufa Ø250 mm wykonana jest z odpordnej na warunki atmosferyczne stali nierdzewnej i umożliwia podłączenie do bosego końca rury EPS PEFLEX czerpni i wyrzutni o średnicy Ø250 mm.
Uchwyt do rur i kształtek EPS
ułatwiający montaż całego systemu
Dedykowany uchwyt do systemu EPS pozwala w szybki i estetyczny sposób zamontować całą instalację. Do montażu rur stosuje się opaski zaciskowe, a wykorzystanie śrub dwugwintowych o różnej długości pozwala odsunąć kanały EPS od ściany lub sufitu. Uchwyt wykonany jest z tworzywa sztucznego i posiada dużą wytrzymałość oraz elastyczność.
Advantages of the PEFLEX EPS 2.0 System
Up to 25% better insulation
and no thermal bridges
System components are made of high-density EPS, offering significantly improved thermal insulation—up to 25% higher than traditional ducts insulated with mineral wool.
Flexible EPP sockets ensure airtight connections and continuous insulation, effectively eliminating the risk of thermal bridges throughout the entire length of the installation.
Connection of spiro ducts with 30 mm mineral wool insulation
Connection of PEFLEX EPS ducts with EPP socket
Monolithic structure Monolithic structure
without joints or adhesives
Unlike the previous generation, all components of the new PEFLEX EPS 2.0 system are made from a single, solid piece of material—without gluing or joints. This design significantly increases durability, eliminates the risk of detachment during transport or use, and ensures high resistance to mechanical damage.
The specially designed 45° elbows make it easier to create complex connections, including compact 90° bends, while maintaining the aesthetics and full functionality of the installation.
2x Faster Installation
and Push-Fit EPP socket
The PEFLEX EPS 2.0 system significantly reduces installation time, as it doesn’t require additional insulation, and components are quickly and easily connected using push-fit EPP sockets.
The flexible EPP sockets ensure a tight seal without the need for glue, silicone, acrylic, or specialized tools. Installation is clean, simple, and exceptionally convenient.
The lightweight construction (up to 8 times lighter than insulated steel ducts) makes transportation and work on-site easier, resulting in real time and cost savings.
Water and moisture resistance
and guaranteed durability for many years
Forget about issues with insulation soaking up water! The PEFLEX EPS 2.0 system, made entirely from high-quality expanded polystyrene (EPS) with excellent moisture resistance, ensures long-lasting durability and stable insulating properties for many years.
By choosing the modern PEFLEX EPS 2.0 ventilation system, you are opting for reliability and quality. It’s the new standard in creating tight and dependable ventilation installations.
Dedicated holder
for mounting EPS ducts
The universal, compact PEFLEX holder for EPS ducts with diameters of Ø160 and Ø200 mm is the perfect solution for professionals installing ventilation systems with heat recovery.
Thanks to its well-thought-out design, it allows for quick, neat, and stable duct mounting in three different installation options, depending on on-site conditions.
The holder speeds up work, simplifies installation, and ensures a high-quality finish for the entire system.
Universal EPS tee
made from a single, solid EPS piece
The PEFLEX EPS 2.0 system tee enables efficient air stream distribution in ventilation installations. Its universal design allows for direct insertion of Ø160 mm ducts into the tee and quick connection to Ø200 mm ducts using flexible sockets, enabling various connection configurations.
The entire component is made from a single, solid piece, eliminating the risk of leakage and increasing the tee’s durability.
A version with a built-in damper is also available, allowing for air flow regulation—ideal for applications such as ground heat exchangers (GHE).
- Lower Airflow
Resistance
The smooth inner surface of the PEFLEX EPS 2.0 system ducts ensures lower airflow resistance compared to flexible insulated ducts (flex type). This results in higher efficiency of the recuperator and reduced energy consumption, making the entire system more effective and cost-efficient in operation.
- Compatible
with other systems
The PEFLEX EPS 2.0 system diameters—Ø160 and Ø200 mm—have been carefully selected to allow easy connection with popular ventilation ducts, including both steel and flexible (flex-type) ducts. This ensures seamless integration with flexible silencers and other standard-sized components of the installation.
UNIVERSAL PEFLEX EPS Holder– 3 Mounting Options

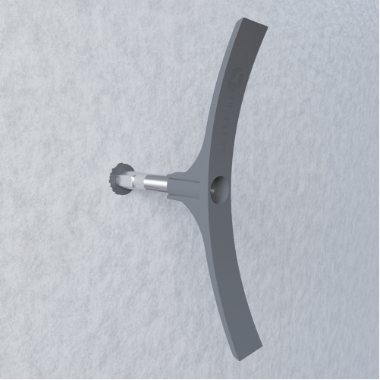

Method 1
Direct Mounting to a Wall or Concrete Ceiling using an expansion plug and screw. This method allows for quicker installation of the holder, but without distance adjustment.

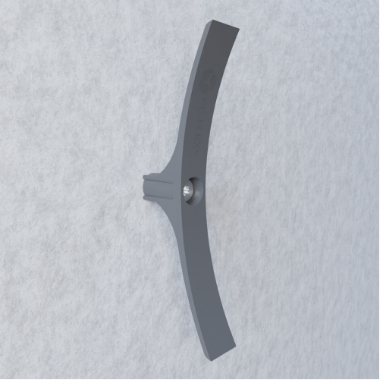

Method 2
Direct Mounting to a Wall or Concrete Ceiling using an expansion plug and screw. This method allows for quicker installation of the holder, but without distance adjustment.

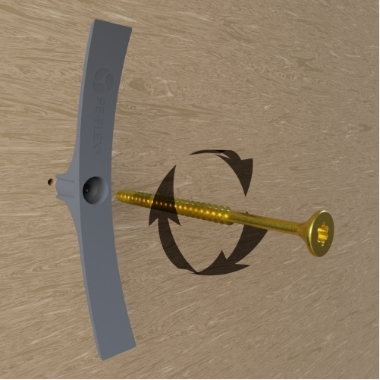

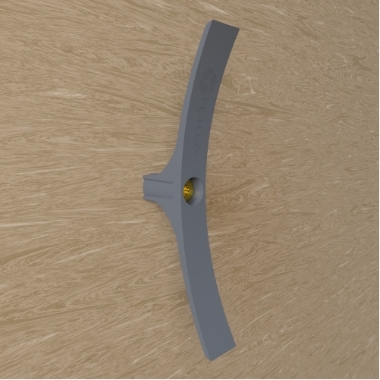

Method 3
Quick and Direct Mounting to Wooden Structural Elements using only a wood screw, but without distance adjustment.

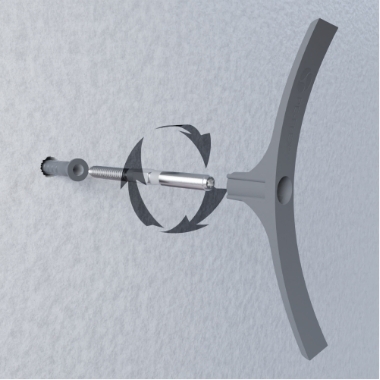

Montaż do ściany lub sufitu betonowego za pomocą kołka rozporowego i śrub dwugwintowych. Montaż ten umożliwia regulację dystansu za pomocą doboru śruby dwugwintowej o odpowiedniej długości.

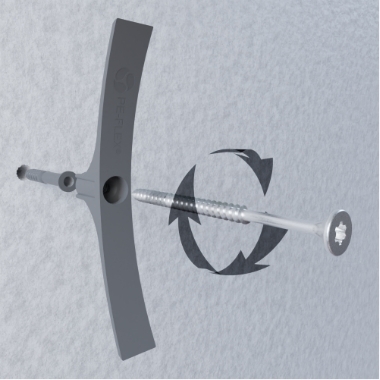

Bezpośredni montaż do ściany lub sufitu betonowego za pomocą kołka rozporowego i wkrętu. Pozwala on na szybszy montaż uchwytu ale bez możliwości regulacji dystansu.
STREFA ARCHITEKTA
Dobra instalacja zaczyna się od projektu! Dlatego powierz jej wykonanie specjalistom lub sam się nim stań, jeżeli posiadasz już doświadczenie w tej dziedzinie. Dzięki naszym wytycznym projektowym dowiesz się jak projektować najlepiej dopasowane systemy rekuperacji dla budynku, wykonawcy i użytkownika.
Strefa architekta to bezcenny zbiór wskazówek, wytycznych, norm i zasad projektowania instalacji wentylacji mechanicznych z odzyskiem ciepła.
STREFA
ARCHITEKTA
Zastosowane mufy z systemem KLIK posiadają wbudowane uszczelki, zapewniające wysoką szczelność połączenia, bez konieczności dodatkowego uszczelniania. Zastosowane mufy z systemem KLIK posiadają wbudowane uszczelki, zapewniające wysoką szczelność połączenia, bez konieczności dodatkowego uszczelniania.
PORADNIK ABC REKUPERACJI
