Skrzynki
Rozprężne
PeFlex PP
Skrzynki rozprężne służą do łączenia anemostatów nawiewnych i wywiewnych z przewodami wentylacyjnymi, a ich budowa powoduje zmniejszenie prędkości i stabilizację przepływającego powietrza.
Skrzynki PEFLEX PP zbudowane są z wytrzymałego tworzywa sztucznego (polipropylenu) z dodatkami uelastyczniającymi, a jej grube ścianki i wykorzystanie technologii zgrzewania zapewniają wysoką trwałość i szczelność przez długie lata.
Skrzynki rozprężne PEFLEX zostały dopracowane pod kątem braku generowanych szumów i niskich oporów przepływającego powietrza i występują w wielu wariantach umożliwiających montaż sufitowy i podłogowy.
System
KLIK
14
wariantów
do systemu
Ø50 Ø75 Ø90
dla anemostatów
Ø 125 mm
100% do
recyklingu
atest
PZH
2 x 75
2 x 90
3 x 75
5 x 50

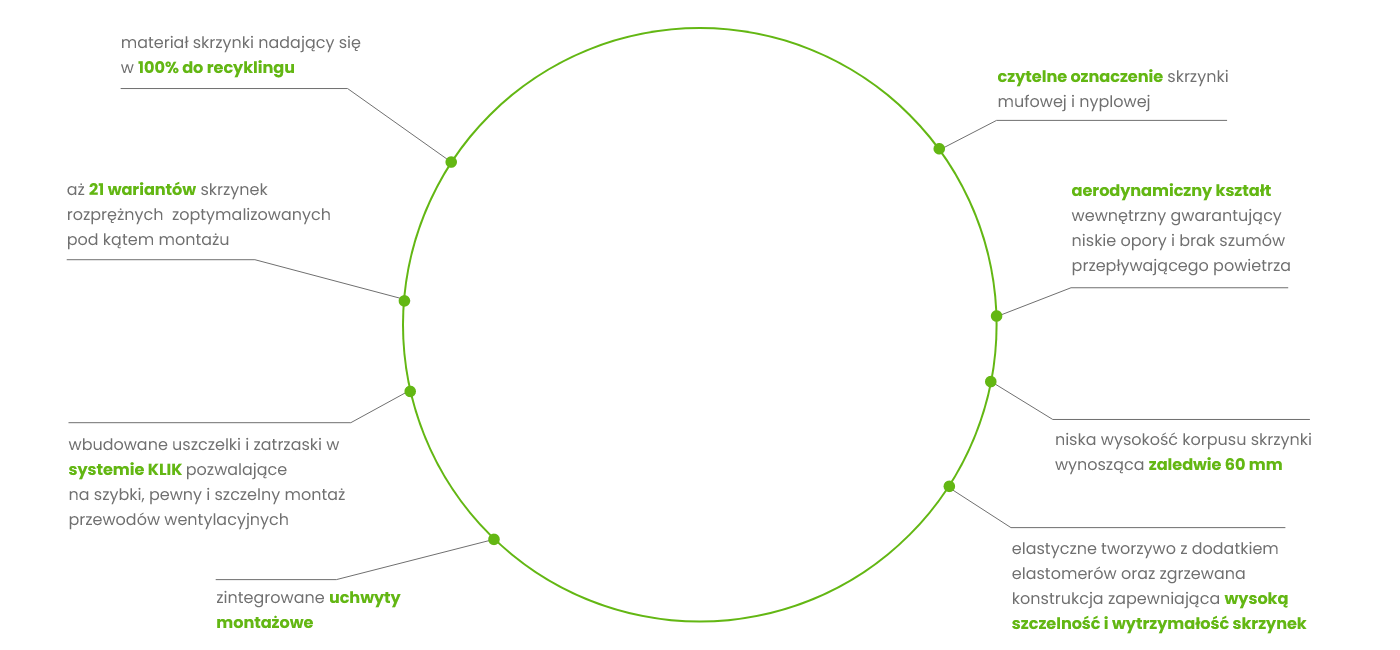

- materiał skrzynki nadający się w 100% do recyklingu
- aż 14 wariantów skrzynek rozprężnych zoptymalizowanych pod kątem montażu
- wbudowane uszczelki i zatrzaski w systemie KLIK pozwalające na szybki, pewny i szczelny montaż przewodów wentylacyjnych
- zintegrowane uchwyty montażowe
- czytelne oznaczenie skrzynki mufowej i nyplowej
- aerodynamiczny kształt wewnętrzny gwarantujący niskie opory i brak szumów przepływającego powietrza
- niska wysokość korpusu skrzynki wynosząca zaledwie 50 mm
- elastyczne tworzywo z dodatkiem elastomerów oraz zgrzewana konstrukcja zapewniająca wysoką szczelność i wytrzymałość skrzynek
Skrzynki PEFLEX PP numerem 1
pod względem łatwości i szybkości montażu!
Szybki montaż na KLIK
KLIK oznacza szczelne połączenie
Zastosowane muf z systemem KLIK umożliwia bardzo szybki montaż kanałów wentylacyjnych w skrzynkach za pomocą jednego ruchu! I to bez konieczności ręcznego zakładania uszczelek na rury i używania specjalistycznych narzędzi. Dodatkowo system KLIK zabezpiecza przed samoistnym wypięciem się rury.
Montaż Kanałów wentylacyjnych
peflex w skrzynkach
1
Przed wprowadzeniem przewodu do króćca
należy przyciąć równo jego końcówkę za
pomocą specjalnego nożyka
2
Dzięki zamontowanej w środku króćca uszczelce nie ma potrzeby nakładania jej jako osobnego elementu na przewód
3
Przycięty kanał wentylacyjny należy wprowadzić do króćca skrzynki, aż do usłyszenia “klik!”
4
Przycięty kanał wentylacyjny należy wprowadzić do króćca skrzynki, aż do usłyszenia “klik!”
1
Przed włożeniem przewodu do mufy przyłączeniowej należy przyciąć równo jego końcówkę za pomocą dedykowanego nożyka PEFLEX
2
Dzięki zamontowanej w środku króćca uszczelce nie ma potrzeby nakładania jej jako osobnego elementu na przewód
3
Przycięty kanał wentylacyjny należy wprowadzić do mufy skrzynki, aż do usłyszenia wyraźnego “klik!” (upewnij się, że złapały wszystkie cztery zaczepy)
4
W ten sam sposób należy zamontować pozostałe przewody PEFLEX w skrzynce rozprężnej
Wysoka szczelność
Szczelne połączenie skrzynki z rurą

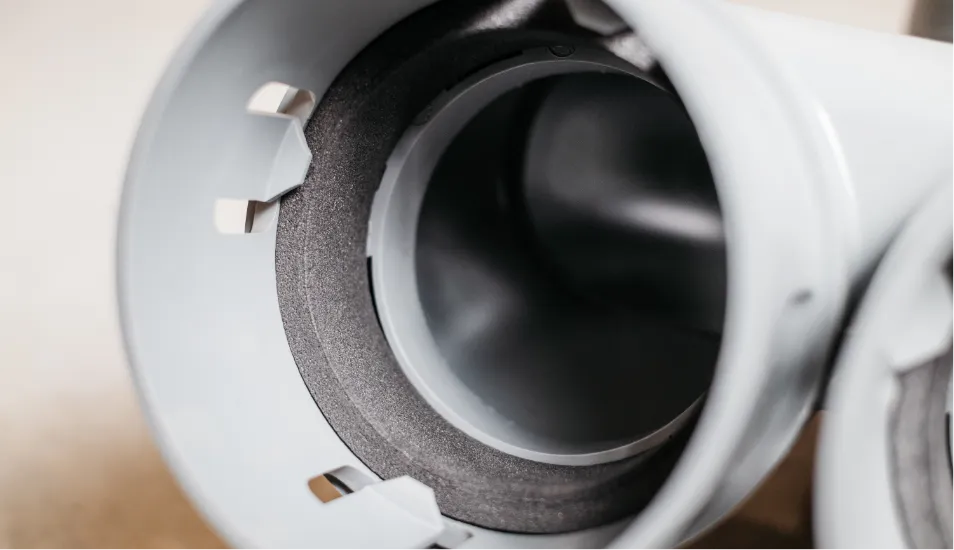

Wbudowane w mufy uszczelki z systemem na KLIK gwarantują wysoką szczelność połączenia rury ze skrzynką na długie lata i nie wymagają dodatkowego uszczelnienia taśmami lub silikonem.
Wysoka wytrzymałość
Skrzynki są odporne na warunki na budowie
Skrzynki rozprężne PEFLEX PP wykonane są z elastycznego tworzywa sztucznego z dodatkiem elastomerów, co zapewnia im wysoką wytrzymałość i udarność oraz chroni przed uszkodzeniami podczas i po montażu, gdy instalacja nie jest jeszcze zabezpieczona. Zgrzewana konstrukcja nadaje dodatkowej sztywności, przez co zapewnia doskonałą szczelność i trwałość, również gdy jest zamontowana w posadzce.
Zgrzewana konstrukcja
Wybierz skrzynkę do swoich potrzeb!
Puszki PEFLEX PP składają się ze zgrzanych ze sobą modułów, które pozwalają uzyskać ostatecznie aż 14 wariantów skrzynek. Zgrzewana konstrukcja skrzynek nadaje dodatkowej sztywności i zapewnia doskonałą szczelność, której brakuje składanym modelom montowanych na wcisk lub za pomocą uszczelek, a która jest tak ważna np. podczas zalewania ich betonem.
Atest higieniczny PZH
Zapewnij zdrowe powietrze w swoim domu
Skrzynki rozprężne z tworzywa sztucznego posiadają atest higieniczny Państwowego Zakładu Higieny, który potwierdza bezpieczeństwo stosowania naszych produktów w domowych systemach wentylacyjnych.
Niewielkie rozmiary
Tylko 6 cm wysokości korpusu!
Przemyślana płaska budowa skrzynek z korpusem o wysokości 6 cm pozwala ukryć skrzynki rozprężne w warstwie izolacji pod wylewką lub w suficie podwieszanym.
Dodatkowo 14 wariantów skrzynek rozprężnych umożliwia dostosowanie instalacji do najbardziej wymagających warunków np. montażu instalacji w starych, remontowanych domach.
Niewielkie rozmiary
Tylko 6 cm wysokości korpusu!
Przemyślana płaska budowa skrzynek z korpusem o wysokości 6 cm pozwala ukryć skrzynki rozprężne w warstwie izolacji pod wylewką lub w suficie podwieszanym.
Dodatkowo 14 wariantów skrzynek rozprężnych umożliwia dostosowanie instalacji do najbardziej wymagających warunków np. montażu instalacji w starych, remontowanych domach.
Rodzaje skrzynek rozprężnych PEFLEX
Rodzaje skrzynek rozprężnych
PEFLEX
Ilość i średnica podłączanych przewodów wentylacyjnych
Skrzynki rozprężne PEFLEX PP oferowane są w wersjach umożliwiających montaż systemowych przewodów wentylacyjnych PEFLEX o średnicach zewnętrznych Ø50, Ø75 i Ø90 mm. Ilość podłączonych przewodów powinna wynikać z zapotrzebowania na ilość przepływającego powietrza, a niewykorzystane mufy przyłączeniowe mogą zostać zaślepione oryginalnymi zatyczkami PEFLEX.
5 x 50
Maksymalny przepływ
powietrza: 60 m3/h
2 x 75
Maksymalny przepływ
powietrza: 60 m3/h
3 x 75
Maksymalny przepływ
powietrza: 90 m3/h
2 x 90
Maksymalny przepływ
powietrza: 80 m3/h
Sposób montażu skrzynek
Skrzynki rozprężne PEFLEX PP dostępne są w wersji z montażem podłogowym – do montażu m.in. w warstwie izolacji stropu oraz z montażem sufitowym – do montażu nad zabudową z płyt k-g. Dzięki specjalnej konstrukcji, która pozwoliła na uzyskanie niskiej wysokości korpusu skrzynek można z powodzeniem montować je w cienkich posadzkach i małych zabudowach sufitu nie pomniejszając przy tym pomieszczenia.
5 x 50
montaż podłogowy
minimalna warstwa styropianu tylko 5 cm!
2 x 75 3 x 75
montaż podłogowy
minimalna warstwa styropianu 8 cm (zalecane 10 cm)
2 x 90
montaż podłogowy
minimalna warstwa styropianu 9 cm (zalecane 12 cm)
montaż sufitowy
minimalna wartość obniżenia sufitu 10 cm
montaż sufitowy
minimalna wartość obniżenia sufitu
tylko 10 cm!
montaż sufitowy
minimalna wartość obniżenia sufitu
13 cm
5 x 50
montaż podłogowy
minimalna warstwa styropianu
tylko 5 cm!
montaż sufitowy
minimalna wartość
obniżenia sufitu
10 cm
2 x 75 3 x 75
montaż podłogowy
minimalna warstwa
styropianu 8 cm
(zalecane 10 cm)
montaż sufitowy
minimalna wartość
obniżenia sufitu
tylko 10 cm!
2 x 90
montaż podłogowy
minimalna warstwa
styropianu 9 cm
(zalecane 12 cm)
montaż sufitowy
minimalna wartość
obniżenia sufitu
13 cm
Skrzynki mufowe i nyplowe
Wszystkie skrzynki rozprężne PEFLEX PP dostępne są w wariancie z króćcem nyplowym służącym do przedłużenia lub mufowym umożliwiającym montaż anemostatu bezpośrednio w skrzynce rozprężnej – wszystko po to, abyś mógł dopasować odpowiednie rozwiązanie do każdej sytuacji na budowie.
Skrzynka mufowa
- Do bezpośredniego montażu zaworu wentylacyjnego Ø 125 mm
- Gdy rozprowadzasz instalację po stelażach k-g lub zależy Ci na niewielkim obniżeniu sufitu
- Dla skrzynki 2x75 i 3x75 minimalne obniżenie sufitu to zaledwie 100 mm, a dla skrzynki 2x90 jedynie 130 mm
Skrzynka nyplowa
- Umożliwia montaż rury przedłużającej króciec skrzynki rozprężnej
- Gdy montujesz skrzynkę podłogową na stropie lub montujesz skrzynkę pod sufitem, ale obniżenie sufitu jest większe niż 130 mm

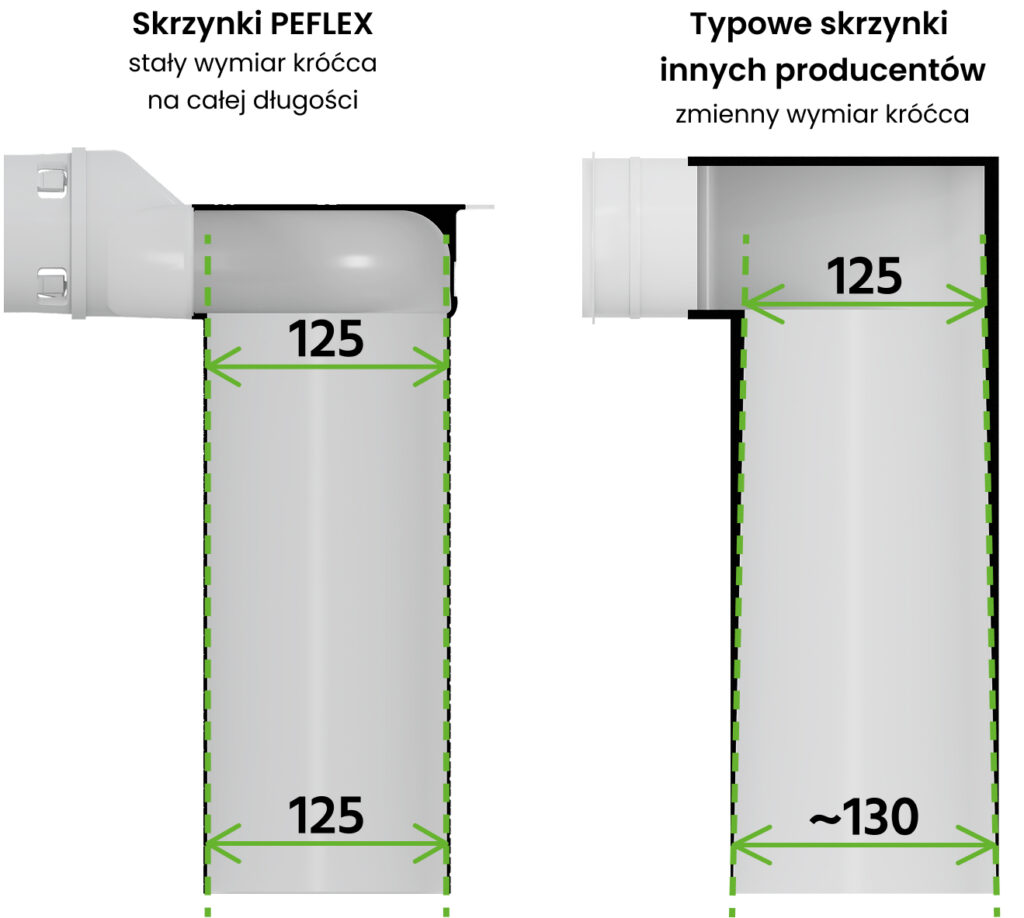

- Ustandaryzowana średnica zewnętrzna króćca skrzynki rozprężnej to Ø 123 mm pozwala na stosowanie dedykowanej przedłużki PEFLEX lub innych przewodów o średnicy Ø 125 mm
MONTAŻ skrzynek rozprężnych
na stropie
pod sufitem
pod konstrukcją dachu

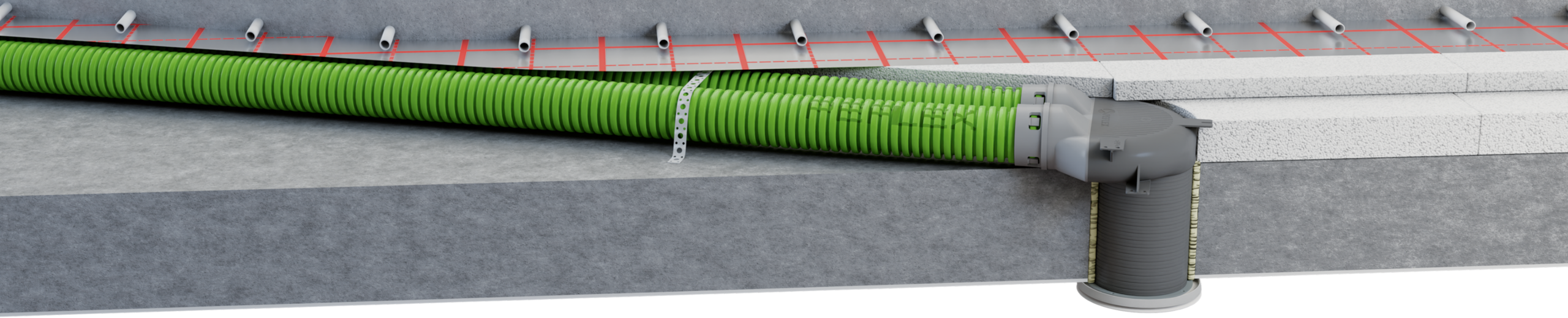

Przy montażu instalacji na stropie należy pamiętać o zachowaniu odpowiedniej grubości izolacji, w której zostanie ona ukryta. Należy również przygotować otwory w stropie o średnicy min. Ø 132 mm pod przedłużenia podłogowych nyplowych skrzynek rozprężnych PEFLEX PP. Przedłużenia powinny licować się (nie wystawać) z sufitem (uwzględniając również grubość tynku).
Montując instalację pod stropem należy przewidzieć o jaką wartość zostanie obniżony sufit i odpowiednio dobrać skrzynkę rozprężną PEFLEX PP. Przy minimalnym obniżeniu sprawdzi się skrzynka mufowa, a powyżej 14 cm skrzynka nyplowa z odpowiednio dociętym przedłużeniem licującym się z płytą g-k. Starannie wykonaj otwór w płycie, aby bez problemu zamontować ramkę anemostatu.
Skrzynki można zamontować bezpośrednio do konstrukcji drewnianej. Pamiętaj jednak, aby instalacja została poprowadzona w strefie ciepłej, pod izolacją stropu. W razie potrzeby rozłóż rury i skrzynki na stelażach, aby cała wełna znalazła się nad nimi. Dzięki temu unikniesz strat ciepła. Unikaj też prowadzenia instalacji na nieogrzewanym strychu.
MONTAŻ
skrzynek rozprężnych
na stropie
Przy montażu instalacji na stropie należy pamiętać o zachowaniu odpowiedniej grubości izolacji, w której zostanie ona ukryta. Należy również przygotować otwory w stropie o średnicy min. Ø 132 mm pod przedłużenia podłogowych nyplowych skrzynek rozprężnych PE-FLEX PP. Przedłużenia powinny licować się (nie wystawać) z sufitem (uwzględniając również grubość tynku).
pod sufitem
Montując instalację pod stropem należy przewidzieć o jaką wartość zostanie obniżony sufit i odpowiednio dobrać skrzynkę rozprężną PE-FLEX PP. Przy minimalnym obniżeniu sprawdzi się skrzynka mufowa, a powyżej 14 cm skrzynka nyplowa z odpowiednio dociętym przedłużeniem licującym się z płytą g-k. Starannie wykonaj otwór w płycie, aby bez problemu zamontować ramkę anemostatu.
pod konstrukcją dachu
Skrzynki można zamontować bezpośrednio do konstrukcji drewnianej. Pamiętaj jednak, aby instalacja została poprowadzona w strefie ciepłej, pod izolacją stropu. W razie potrzeby rozłóż rury i skrzynki na stelażach, aby cała wełna znalazła się nad nimi. Dzięki temu unikniesz strat ciepła. Unikaj też prowadzenia instalacji na nieogrzewanym strychu.
