system przewodów
peflex eps 2.0
Ø160 i Ø200
PEFLEX EPS 2.0 to nowa generacja systemu kanałów wentylacyjnych, łącząca estetykę, trwałość i doskonałą izolacyjność z wyjątkową łatwością montażu. Zaprojektowany jako uzupełnienie systemu rozdzielaczowego PEFLEX, stanowi nowoczesną alternatywę dla tradycyjnych kanałów spiro i przewodów elastycznych flex.
Stosowany do łączenia rekuperatora z czerpnią, wyrzutnią oraz rozdzielaczami, EPS 2.0 zapewnia trwałe, szczelne i bezmostkowe połączenia w instalacjach wentylacji mechanicznej z odzyskiem ciepła.
Teraz dostępny w dwóch średnicach – Ø160 i Ø200 mm!
do 25% większa izolacyjność
niższe koszty instalacji
kompatybilność z innymi systemami
szybszy montaż
odporność na wilgoć
niższe opory przepływu
brak mostków cieplnych
łączenie na wcisk
monolityczna budowa
Rura
Kolano
Nypel
Złączka
Trójnik
- zoptymalizowany rozmiar kolana 45° umożliwiający stworzenie krótkiego kolana 90°
- ścianki o grubości aż 25 mm
- miarka z centymetrową podziałką ułatwiającą docinanie rury
- możliwość wykorzystania odciętych kawałków rury przez zastosowanie mufy EPS
- dedykowany uchwyt zapewniający stabilne podtrzymywanie systemu
- nypel EPP umożliwiający łączenie systemu z kanałami elastycznymi i sztywnymi
- możliwość przedłużenia króćca przyłączeniowego
- wbudowane kielichy usprawniające montaż i obniażające koszt instalacji

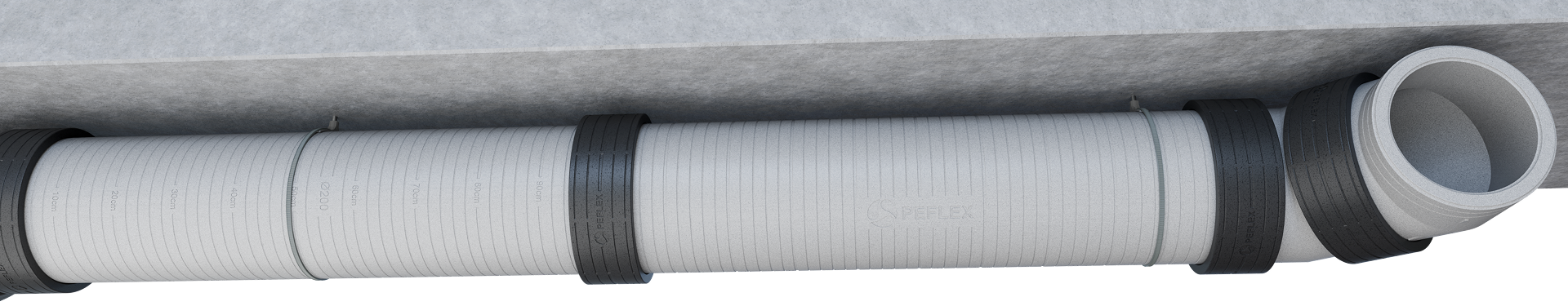

Kompletny system
do połączenia rekuperatora z instalacją wentylacyjną
PEFLEX EPS 2.0 to przemyślany i spójny zestaw elementów, który pozwala szybko i skutecznie połączyć rekuperator z czerpnią, wyrzutnią oraz rozdzielaczami.
Dzięki złączkom mufowym EPP montaż odbywa się na wcisk – bez klejów, silikonów i zbędnych problemów. Całość tworzy szczelny system bez mostków cieplnych, gotowy do pracy od razu po instalacji.
Z jakich elementów składa się SYSTEM PEFLEX EPS 2.0?

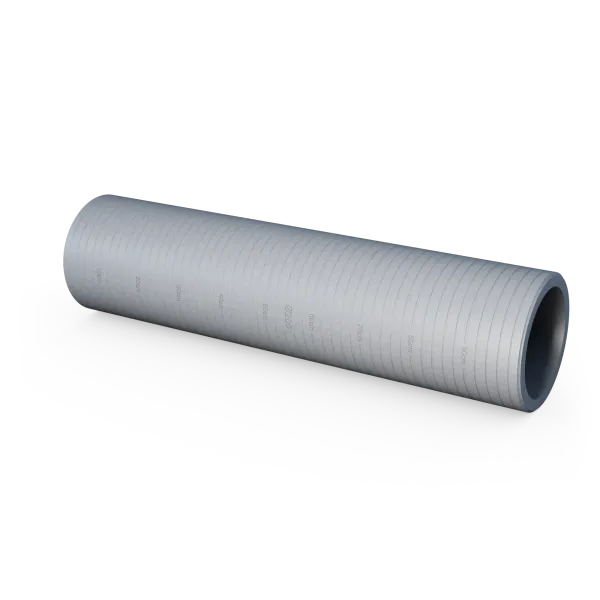

Rury PEFLEX EPS
o średnicy wewnętrznej ∅160 mm oraz ∅200 mm i długości 100 cm
Sztywne, izolowane rury wentylacyjne przeznaczone do systemów z rekuperacją.
Wykonane z jednego kawałka EPS – bez klejenia. Wyposażone w wygodną podziałkę do cięcia.
Grubość ścianek: 20 mm (Ø160), 25 mm (Ø200).

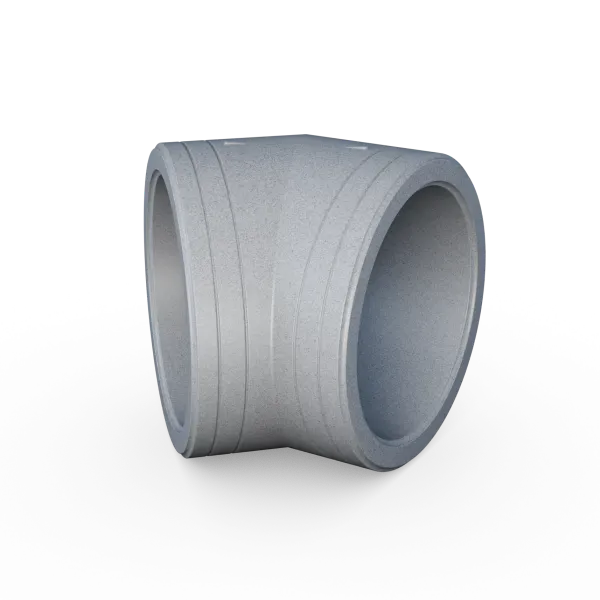

Kolana PEFLEX EPS 45°
o średnicy wewnętrznej ∅160 mm oraz ∅200 mm
Izolowane kolana wentylacyjne o kącie 45°, przeznaczone do montażu wentylacji mechanicznej.
Formowane z jednego bloku EPS – bez łączeń i klejenia.
Połączenie dwóch kolan za pomocą złączki mufowej EPP pozwala uzyskać łuk 90°.

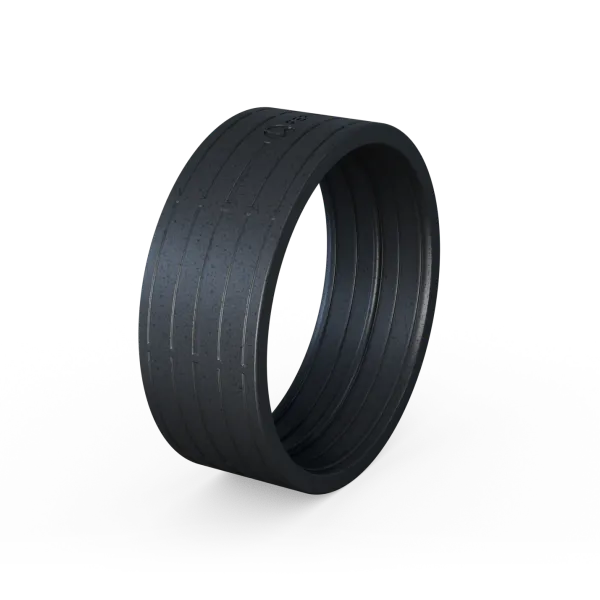

Złączki mufowe PEFLEX EPP
∅200 i ∅250 – do łączenia elementów systemu EPS 2.0
Złączki do szybkiego i szczelnego łączenia rur, kolan i trójników systemu EPS 2.0 – montaż na wcisk, bez użycia uszczelniaczy.
Elastyczny materiał EPP zapewnia dopasowanie i samouszczelnienie, umożliwiając łatwy montaż i demontaż.
Trójnik i przepustnica PEFLEX EPS
do rozdzielania powietrza w systemie EPS 2.0
Uniwersalny trójnik umożliwia podłączenie rur EPS Ø160 mm (bezpośrednio) i Ø200 mm (ze złączką mufową).
Wersja z przepustnicą pozwala na montaż siłownika i regulację przepływu – np. w systemach GWC.

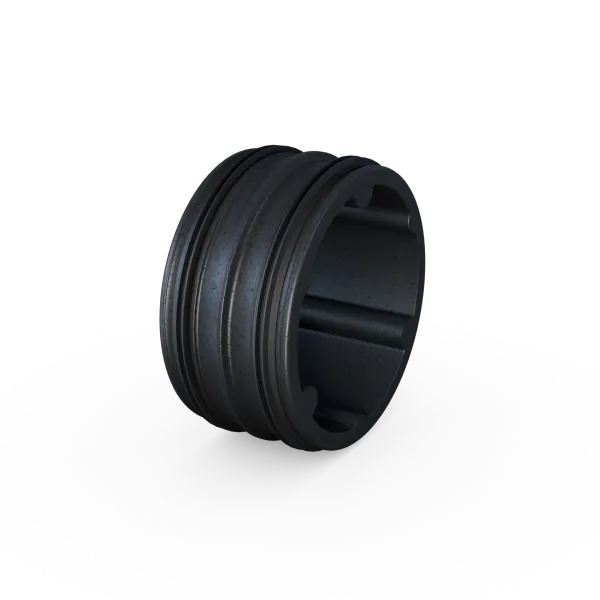

Nypel PEFLEX EPP 198 mm
do połączenia systemu EPS z kanałami elastycznymi lub metalowymi
Pozwala na bezmostkowe podłączenie kanałów elastycznych i metalowych Ø200 mm do elementów systemu PEFLEX EPS Ø200 mm.
Wyposażony w fabryczne uszczelki zapewniające szczelne i pewne połączenie.

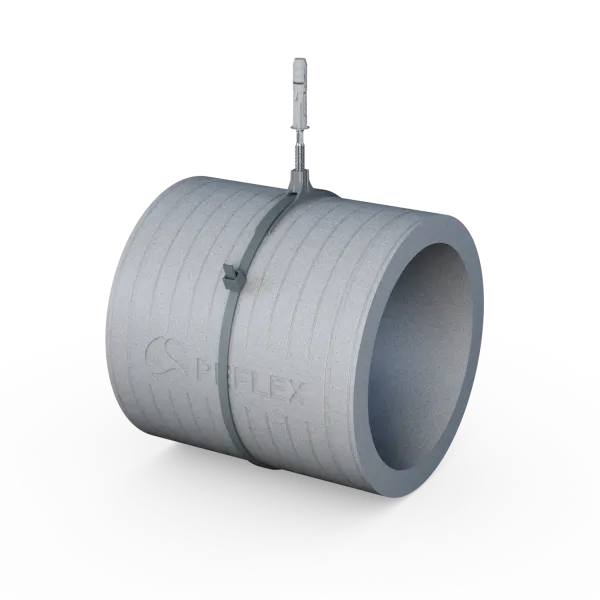

Uchwyt do rur i kształtek EPS
do montażu elementów systemu PEFLEX EPS 2.0
Pozwala na szybki i estetyczny montaż rur oraz kształtek EPS – na ścianie, suficie lub elementach konstrukcyjnych – na trzy różne sposoby, za pomocą śruby dwugwintowej lub wkręta.
Wykonany z wytrzymałego, a jednocześnie elastycznego tworzywa sztucznego.
Z jakich elementów składa się SYSTEM PEFLEX EPS 2.0?
Rura EPS PEFLEX Ø200/250 mm o długości 100 cm
ze zintegrowanym kielichem montażowym i ściankami o grubości 25 mm
Sztywny kanał wentylacyjny przeznaczony do rozprowadzania powietrza w systemach wentylacji mechanicznej z rekuperacją. Wykonany jest w całości ze styropianu EPS o wysokiej gęstości 40 kg/m³, co zapewnia bardzo dobre właściwości izolacyjne przewodu na całej jego długości. Średnica wewnętrzna przewodu wynosi Ø200 mm, a zewnętrzna Ø250 mm. Długość sztywnego kanału wentylacyjnego wynosi 1000 mm
Kolano EPS PEFLEX 45° Ø200/250 mm
z możliwością łączenia dwóch sztuk tworząc kąt 90°
Lekkie i wytrzymałe kolano EPS 45° umożliwia wykonywanie łuków i zakrętów w instalacji wentylacyjnej. Zostało zaprojektowane w taki sposób, aby poprzez połączenie dwóch kształtek stworzyć kompaktowej wielkości kolanko o kącie prostym i promieniu 90°. Jego gładka powierzchnia wewnętrzna oraz specjalne wyprofilowanie minimalizują opory przepływającego powietrza na zagięciu instalacji.
Złączka mufowa EPS PEFLEX Ø250 mm
zastępująca kielich montażowy i umożliwiający połączenie dwóch elementów systemu PEFLEX EPS
Złączka mufowa EPS służy do łączenia dwóch odcinków rury EPS PEFLEX, gdy chcemy wykorzystać odcięty wcześniej odcinek przewodu bez kielicha. Minimalizujemy dzięki temu odpadki oraz koszty całej instalacji. W ten sam sposób możemy połączyć odcięty kawałek rury z kolankiem.
Nypel EPP PEFLEX Ø198 mm
do podłączenia kanałów elastycznych i stalowych o średnicy Ø200 mm
Nypel EPP wykonany jest z odpornego na odkształcenia i uszkodzenia mechaniczne spienionego polipropylenu, który posiada bardzo dobre właściwości izolacyjne i jest odporny na wodę. Dzięki niemu można wykonać “ciepłe” połączenie bez spowodowania mostka cieplnego elementów systemu PEFLEX EPS i standardowych kanałów elastycznych flex oraz stalowych spiro o średnicy Ø200 mm.
Mufa Ø250 mm ze stali nierdzewnej
pozwalająca na podłączenie kratek czerpni/wyrzutni Ø250 mm
Mufa Ø250 mm wykonana jest z odpordnej na warunki atmosferyczne stali nierdzewnej i umożliwia podłączenie do bosego końca rury EPS PEFLEX czerpni i wyrzutni o średnicy Ø250 mm.
Uchwyt do rur i kształtek EPS
ułatwiający montaż całego systemu
Dedykowany uchwyt do systemu EPS pozwala w szybki i estetyczny sposób zamontować całą instalację. Do montażu rur stosuje się opaski zaciskowe, a wykorzystanie śrub dwugwintowych o różnej długości pozwala odsunąć kanały EPS od ściany lub sufitu. Uchwyt wykonany jest z tworzywa sztucznego i posiada dużą wytrzymałość oraz elastyczność.
Zalety systemu PEFLEX EPS 2.0
Nawet o 25% większa izolacyjność
i brak mostków cieplnych
Elementy systemu wykonane są z EPS o wysokiej gęstości, który zapewnia znacznie lepsze właściwości termoizolacyjne – nawet o 25% wyższe niż w przypadku tradycyjnych przewodów izolowanych wełną.
Elastyczne złączki mufowe EPP umożliwiają szczelne łączenie elementów i ciągłość izolacji, co eliminuje ryzyko powstawania mostków cieplnych na całej długości instalacji.
Połączenie rur spiro z izolacją z wełny 30 mm
Połączenie rur PEFLEX EPS za pomocą złączki mufowej EPP
Monolityczna budowa elementów
bez łączeń i kleju
W przeciwieństwie do poprzedniej generacji, wszystkie elementy nowego systemu PEFLEX EPS 2.0 wykonane są z jednego, litego kawałka materiału – bez klejenia i łączeń. Taka konstrukcja znacząco zwiększa trwałość, eliminuje ryzyko rozklejania się podczas transportu lub użytkowania i zapewnia wysoką odporność na uszkodzenia mechaniczne.
Specjalnie zaprojektowane kolanka 45° pozwalają natomiast łatwiej wykonać skomplikowane połączenia, w tym kompaktowe łuki o kącie 90°, z zachowaniem estetyki i pełnej funkcjonalności instalacji.
2 razy szybszy montaż
i łączenie elementów na wcisk mufą EPP
System PEFLEX EPS 2.0 znacząco skraca czas montażu instalacji – nie wymaga dodatkowej izolacji, a elementy łączy się szybko i bezproblemowo na wcisk. Elastyczne złączki mufowe EPP zapewniają szczelne połączenie bez potrzeby stosowania kleju, silikonu, akrylu ani specjalistycznych narzędzi – montaż jest czysty, prosty i wyjątkowo wygodny.
Lekka konstrukcja (nawet 8 razy lżejsza niż kanały stalowe z izolacją) ułatwia transport i pracę na budowie, co przekłada się na realną oszczędność czasu i kosztów.
Odporne na wodę i wilgoć
oraz gwarancja trwałości przez wiele lat
Zapomnij o problemach z zamakaniem izolacji! System PEFLEX EPS 2.0, wykonany w całości ze spienionego polistyrenu (EPS) o wysokiej odporności na wilgoć, zapewnia trwałość oraz stabilne właściwości izolacyjne przez wiele lat.
Wybierając nowoczesny system wentylacyjny PEFLEX EPS 2.0 stawiasz na jakość, na której możesz polegać. To nowy standard w wykonywaniu szczelnych i niezawodnych instalacji wentylacyjnych.
Dedykowany uchwyt
do montażu rur EPS
Uniwersalny, kompaktowy uchwyt PEFLEX do przewodów EPS o średnicy Ø160 i Ø200 mm to idealne rozwiązanie dla profesjonalistów zajmujących się montażem systemów wentylacji z rekuperacją.
Dzięki przemyślanej konstrukcji umożliwia szybkie, estetyczne i stabilne mocowanie kanałów w trzech różnych wariantach montażu – w zależności od warunków na budowie.
Uchwyt przyspiesza pracę, upraszcza montaż i zapewnia wysoką jakość wykonania instalacji.
Uniwersalny trójnik
z litego EPS
Trójnik systemu PEFLEX EPS 2.0 umożliwia skuteczne rozdzielenie strumieni powietrza w instalacjach wentylacyjnych. Uniwersalna konstrukcja pozwala na bezpośrednie wsunięcie rury Ø160 mm do wnętrza trójnika oraz szybkie połączenie z rurami Ø200 mm za pomocą elastycznych złączek mufowych, umożliwiając różne konfiguracje podłączeń.
Całość została wykonana z jednego, litego elementu, co eliminuje ryzyko rozszczelnienia i zwiększa wytrzymałość trójnika.
Dostępna jest również wersja z wbudowaną przepustnicą, umożliwiająca regulację przepływu powietrza – idealna m.in. do zastosowań w gruntowych wymiennikach ciepła (GWC).
- Mniejsze opory
przepływu powietrza
Gładka powierzchnia wewnętrzna rur systemu PEFLEX EPS 2.0 zapewnia niższe opory przepływu w porównaniu do elastycznych przewodów izolowanych typu flex. Przekłada się to na wyższą wydajność centrali wentylacyjnej oraz mniejsze zużycie energii, co czyni cały system bardziej efektywnym i ekonomicznym w eksploatacji.
- Kompatybilny
z innymi systemami
Średnice systemu PEFLEX EPS 2.0 – Ø160 i Ø200 mm – zostały dobrane tak, aby umożliwić łatwe łączenie z popularnymi kanałami wentylacyjnymi, zarówno stalowymi, jak i elastycznymi typu flex. Dzięki temu bez problemu połączysz go m.in. z tłumikami elastycznymi i innymi elementami instalacji o standardowych wymiarach.
UNIWERSALNY uchwyt PEFLEX EPS – aż 3 sposoby montażu
Sposób pierwszy
Montaż do ściany lub sufitu
betonowego za pomocą kołka
rozporowego i śrub dwugwintowych.
Montaż ten umożliwia regulację
dystansu za pomocą doboru śruby
dwugwintowej o odpowiedniej
długości.
Sposób drugi
Bezpośredni montaż do ściany lub sufitu betonowego za pomocą kołka rozporowego i wkrętu. Pozwala on na szybszy montaż uchwytu ale bez możliwości regulacji dystansu.
Sposób trzeci
Montaż do ściany lub sufitu betonowego za pomocą kołka rozporowego i śrub dwugwintowych. Montaż ten umożliwia regulację dystansu za pomocą doboru śruby dwugwintowej o odpowiedniej długości.
Bezpośredni montaż do ściany lub sufitu betonowego za pomocą kołka rozporowego i wkrętu. Pozwala on na szybszy montaż uchwytu ale bez możliwości regulacji dystansu.
STREFA ARCHITEKTA
Dobra instalacja zaczyna się od projektu! Dlatego powierz jej wykonanie specjalistom lub sam się nim stań, jeżeli posiadasz już doświadczenie w tej dziedzinie. Dzięki naszym wytycznym projektowym dowiesz się jak projektować najlepiej dopasowane systemy rekuperacji dla budynku, wykonawcy i użytkownika.
Strefa architekta to bezcenny zbiór wskazówek, wytycznych, norm i zasad projektowania instalacji wentylacji mechanicznych z odzyskiem ciepła.
STREFA
ARCHITEKTA
Zastosowane mufy z systemem KLIK posiadają wbudowane uszczelki, zapewniające wysoką szczelność połączenia, bez konieczności dodatkowego uszczelniania. Zastosowane mufy z systemem KLIK posiadają wbudowane uszczelki, zapewniające wysoką szczelność połączenia, bez konieczności dodatkowego uszczelniania.
